제 1강. Origin(오리진)의 기초 - 선형 그래프 그리기 (Line graph)

안녕하세요. 오늘은 Origin을 실행하는 방법부터 가장 기본이 되고, 기초가 되는 그래프를 그리는 방법까지 포스팅 해보도록 하겠습니다.

전 포스팅에서도 말씀드렸듯이 origin의 기능들이 워낙 많고 또한 각 분야에 따라 사용하는 그래프도 다르기 때문에 저도 완전히 알지는 못하지만 제가 아는 범위, 저의 theme에서 자주 사용하는 그래프 등을 알려드리겠습니다. (제 0강. 오리진(Origin)이란?)

저는 현재 origin pro 9.0을 사용하고 있으며, 다른 버전도 거의 비슷하다고 생각하시면 됩니다.

---

먼저 origin 프로그램을 실행합니다.

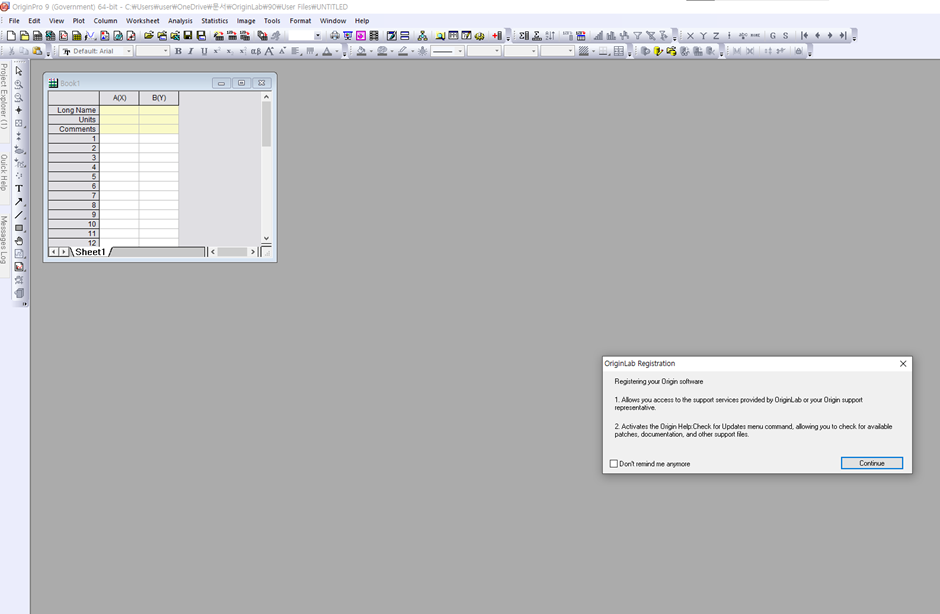

Origin 시작 화면

먼저 팝업이 뜨는 창들을 닫아줍니다.

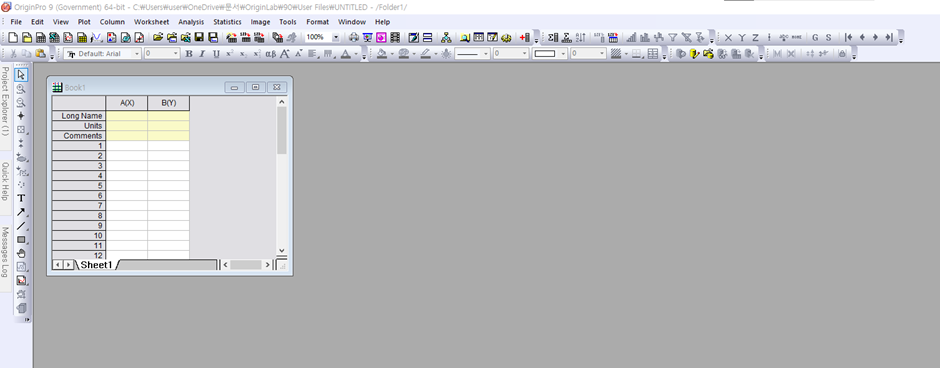

Origin 기본 화면

위의 그림이 제일 기본이 되는 창 입니다.
간단히 먼저 설명드리면 Book 1에 data를 넣고, 원하는 모양의 그래프를 설정해주면 data를 가지고 알아서 graphing을 해줍니다.

먼저 Book 1에서 data를 입력해보겠습니다.

Origin data 입력 창

Long name에 각각 X,Y의 이름을 넣어주면 됩니다.

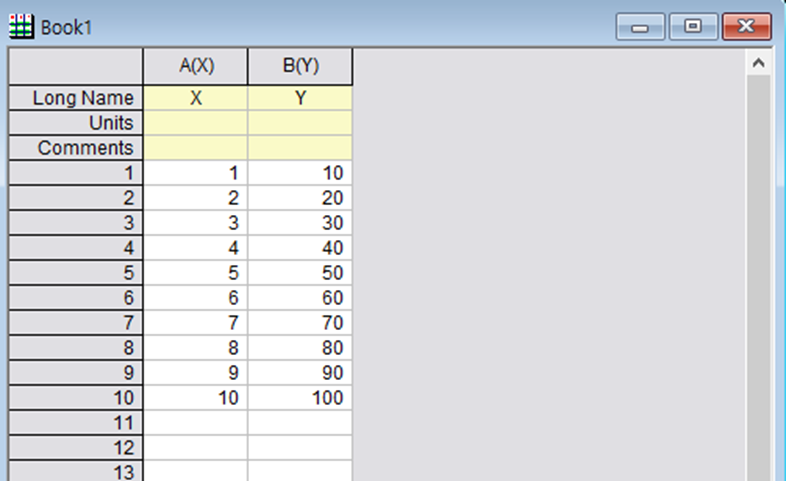

data를 입력한 모습

Data를 넣어주었으면 위의 사진과 같이 블록을 잡고,

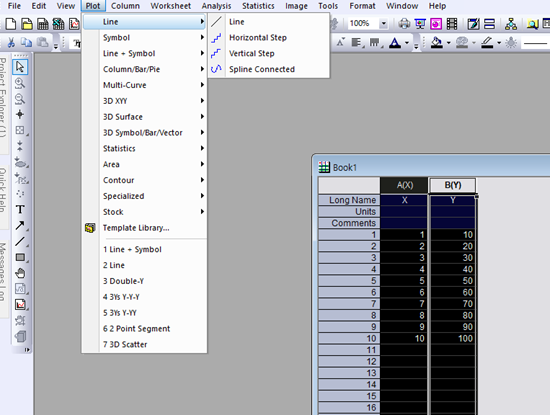

Graph를 설정하는 Plot

상단의 Plot을 누르고, 원하는 그래프의 모양을 선택하면 됩니다.
그래프의 모양은 정말 많습니다.

Line graph

위의 보시는 Line의 Line은 아주 기본 중에서 기본이라고 할 수도 있는 그냥 Line 그래프 입니다.

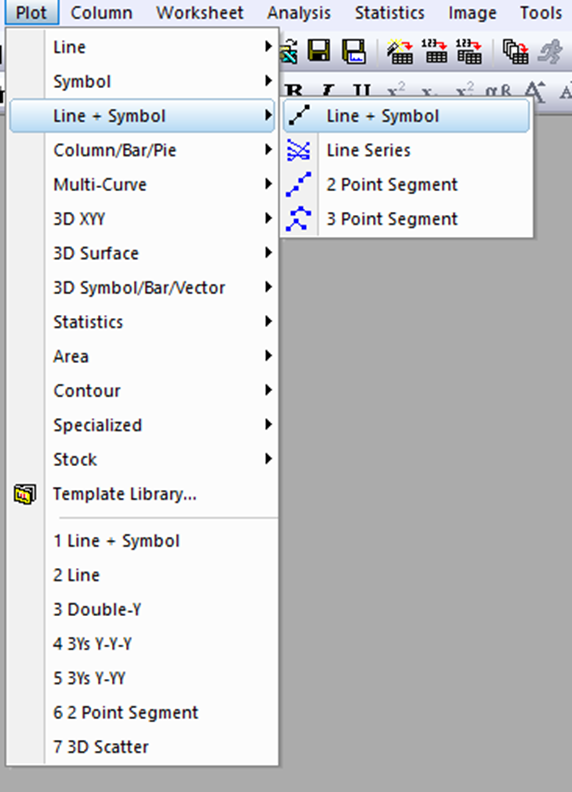

Line+symbol

보통 그냥 Line graph보다는 Line+symbol graph를 많이들 사용하시는 것 같습니다.

그래도 일단 가장 기본적인 Line graph부터 살펴볼게요.

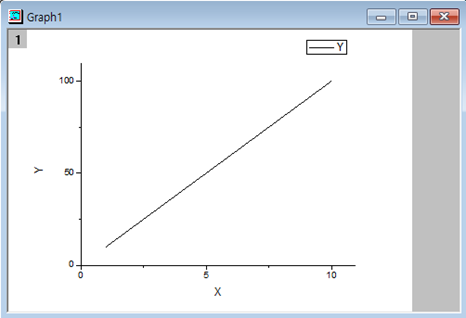

입력한 data와 선택한 plot에 따라 나온 graph

이렇게 선택을 하면 위와 같이 그래프가 나옵니다.

Y축을 클릭한 모습

X,Y축을 더블 클릭하시면 각 축의 설정을 할 수 있습니다.

한번 Y축을 더블 클릭해볼게요.

Y축을 더블클릭_Y축 설정 창

위와 같이 Y축을 설정할 수 있는 창이 뜹니다.

From-To는 Y축 숫자를 몇부터 몇까지 나타낼 것인가에 대해 설정할 수 있습니다.
저는 0에서 130까지 해볼게요.

Y축의 설정을 변경한 모습

위의 그림과 같이 나오네요.
Y축의 숫자 표시 단위가 50씩이라 가독성이 떨어지는 것 같아요.

Y축의 숫자 표시를 설정해볼게요.
똑같이 Y축 더블클릭해주세요.

Y 축 설정 창_Increment 변경

Scale bar에서 오른쪽 Increment에서 숫자 10을 입력해볼게요.
Ok 눌러주세요.

Y축의 설정을 변경한 모습

Graph가 위와 같이 변한 것을 볼 수 있습니다.
X축도 마찬가지로 From : 0, To : 13, Increment : 1로 바꾸어 줄게요.

X,Y축 모두 설정을 변경한 모습

이런 식으로 Line graph는 손 쉽게 형성 할 수 있습니다.
또한, Line graph뿐만 아니라 다른 그래프들도 거의 동일한 방식으로 만들 수 있습니다.

---

오늘 배워본 내용을 정리해볼게요.

1. Long name에는 각각 축의 data 제목을 입력
2. 왼쪽의 숫자가 표시되어있는 세로줄에는 각각의 data를 입력
3. data입력이 끝나면 X,Y축을 블록잡고, 상단바에서 plot을 클릭
4. 원하는 그래프의 모양을 선택
5. 각각의 축을 더블 클릭하면 각 축을 설정할 수 있는 팝업이 뜸
6. From-To는 각 축의 숫자를 얼마나 표시할건지 정하는 곳
7. Increment는 숫자의 간격을 얼마나 할건지 정하는 곳

이상 1강 origin의 기초를 마치도록 하겠습니다.

수고하셨습니다.
