안녕하세요. 저번 포스팅에서는 Origin의 Y축 두개 설정하기에 대해 배웠습니다. Y축을 두개 설정하는 목적은 깔끔하고 정돈된 그래프를 얻고자 할 때였는데요? 이번 시간에는 다중 Data를 한 개의 그래프에 삽입하는 방법을 알려드리려고 합니다. 이렇게 된다면 여러 Data를 비교할 때 효과적이겠죠? 저와 천천히 알아가보도록 하겠습니다.
Origin을 실행하겠습니다. XRD Data 2개를 한 그래프에 넣는 것을 목표로 삼겠습니다.

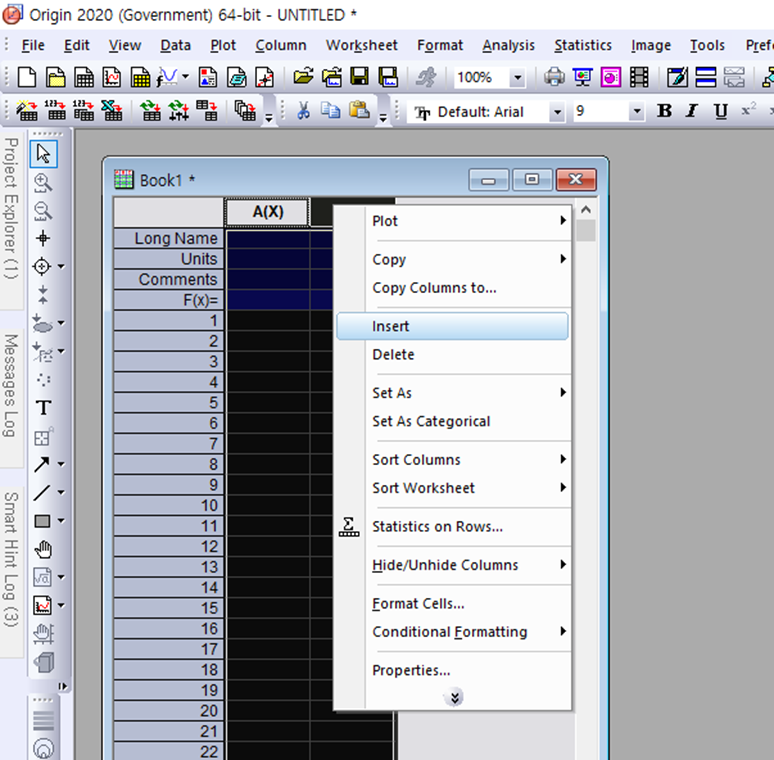

A(X), B(Y)축을 전체 선택하고 마우스 우클릭 - Insert를 눌러줍니다.

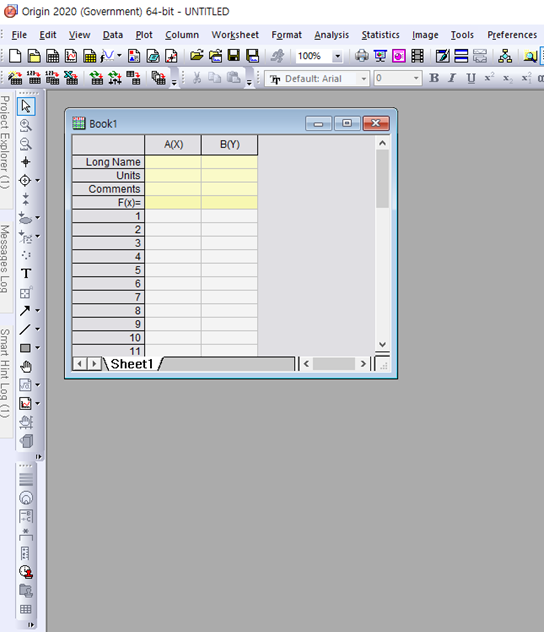

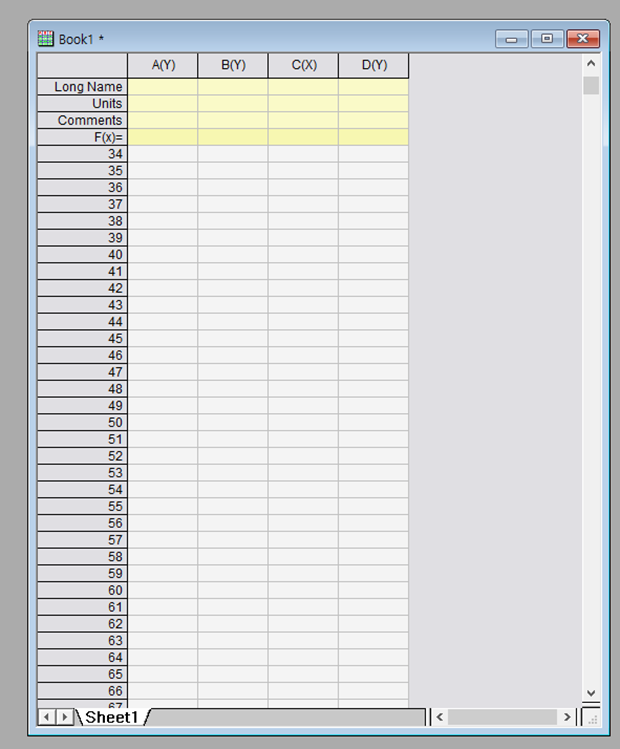

그럼 다음과 같이 C(X), D(Y)가 각 1개씩 생성되고 A(X)가 A(Y)로 바뀐 것을 확인 할 수 있습니다. 당황하지 마시고 다음과 같이 해주시면 됩니다.

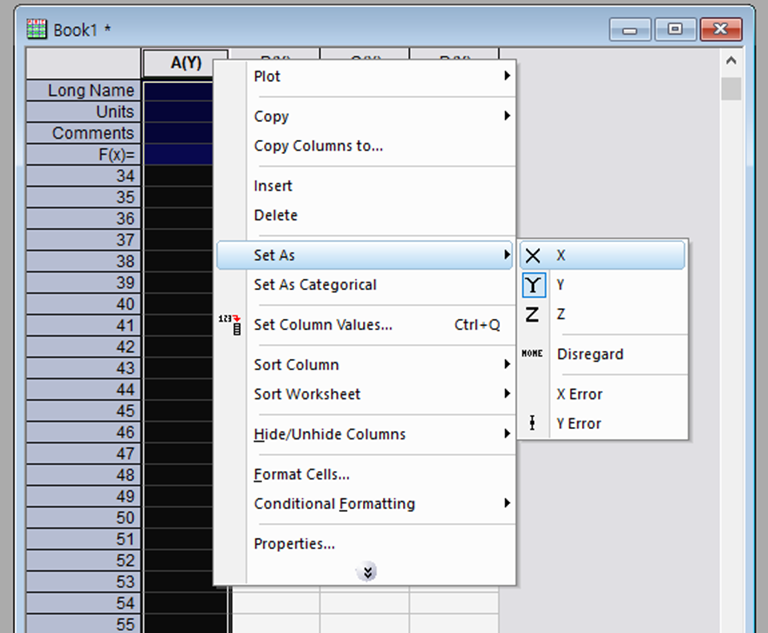

A(Y)축을 선택하시고 Set As - X로 바꿔줍니다.

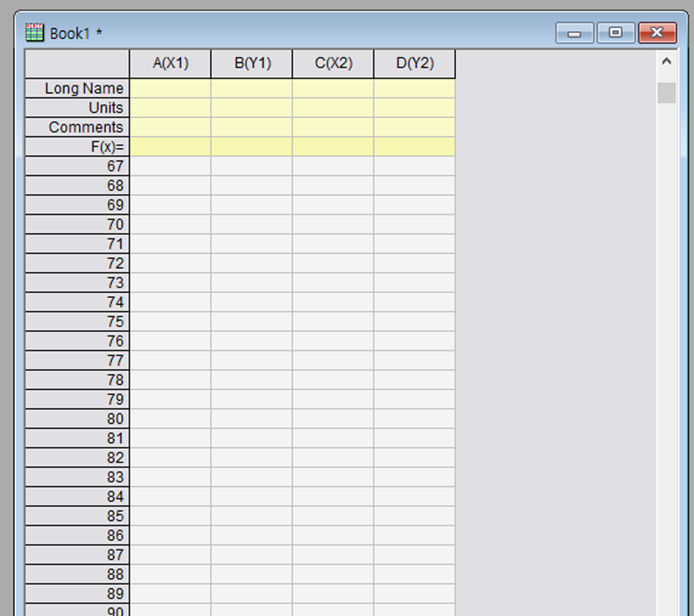

그럼 다음과 같이 A(X1), B(Y1), C(X2), D(Y2) 두 세트가 Sheet에 있는 것을 확인 할 수 있습니다.

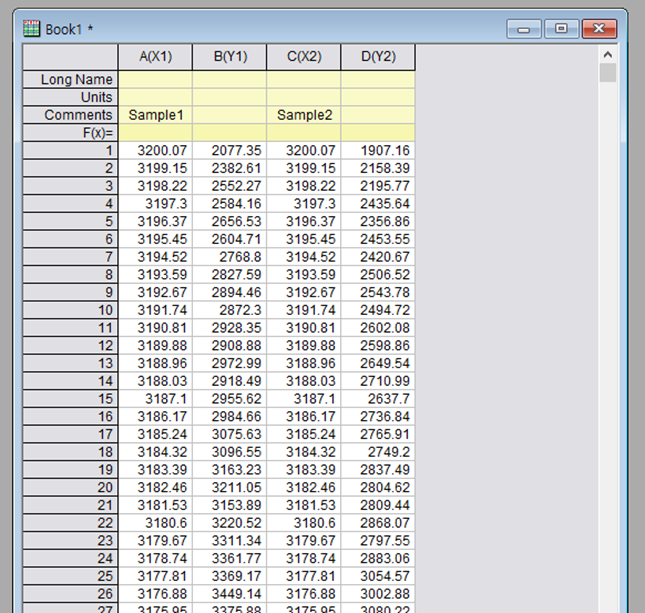

이제 2개의 Data를 Sheet에 넣어줍니다. 저는 Raman Data 2개를 각각 A(X1) - B(Y1), C(X2) - D(Y2)에 넣어줬습니다.

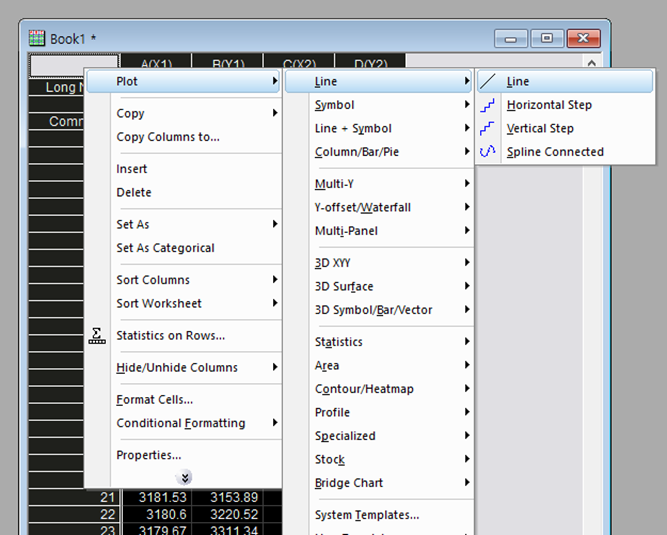

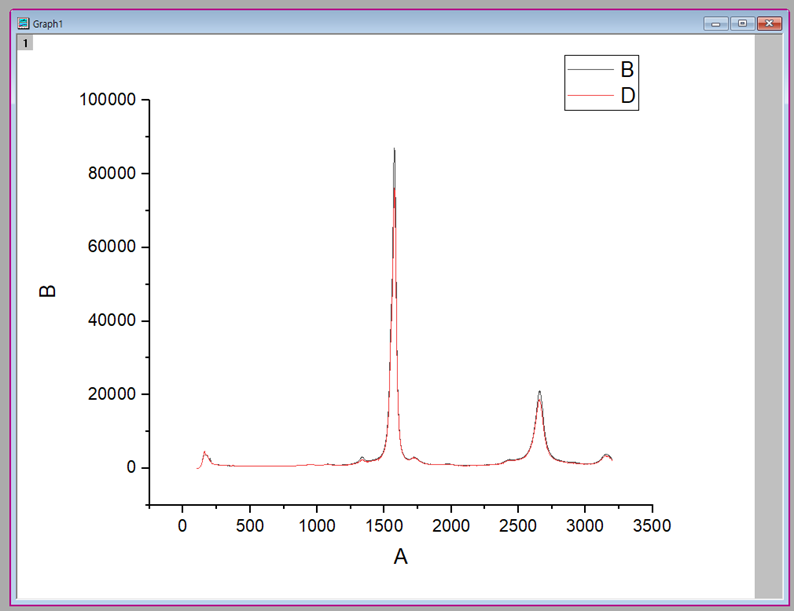

Sheet를 전체선택 후 Plot – Line – Line 과정을 통해 Plot 해줍니다. 그래프 형식은 원하시는 걸로 선택하시면 됩니다. 그럼 다음과 같은 그래프를 얻을 수 있습니다. 다만, 두 개의 그래프를 함께 Plot 했기 때문에 각각의 Data가 겹쳐서 Plot된 것을 확인할 수 있습니다. Data 겹침을 해결해야 한 그래프에 2개 이상의 Data를 도식 할 수 있겠죠? 이제부터 이를 해결해봅시다.
Sheet로 돌아와서 움직이고 싶은 Data의 Y축을 선택해줍시다. 저는 2번째 Data의 Y축 D(Y2)를 선택했습니다. 선택 후 마우스 우클릭 – Set Column values 을 선택해줍니다.
그럼 다음과 같은 창이 뜨게됩니다. 이제 해당 창에서 수식을 입력하여 D(Y2)축의 값을 전체적으로 이동시켜 주겠습니다.
다음과 같이 Col(D)+80000을 입력했습니다. 이는 곧 Col(D)=Col(D)+80000 이라는 뜻으로 D(Y2)축의 Data를 전체적으로 80000만큼 +방향으로 이동시켜 줍니다. Apply – OK를 눌러줍니다.

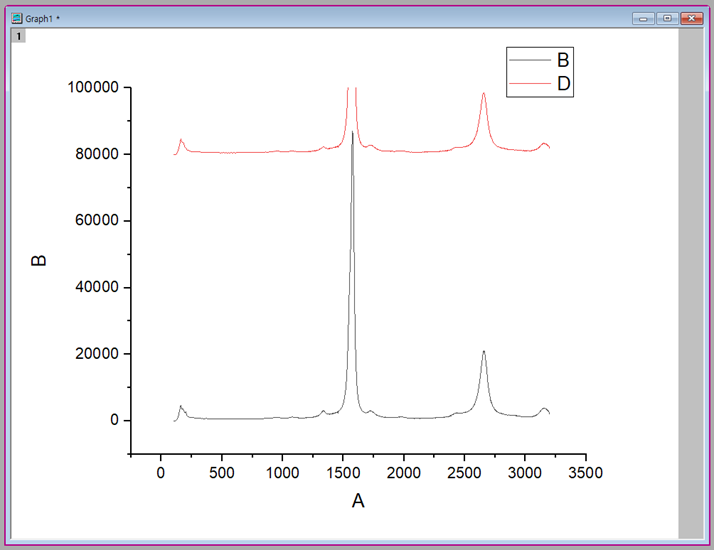

이후 아까 Plot한 그래프를 보시면 D(Y2)값이 전체적으로 +방향으로 움직인 것을 확인할 수 있습니다. Y축의 설정 된 범위로 인해 잘려서 나왔는데 범위를 수정 시켜주겠습니다.

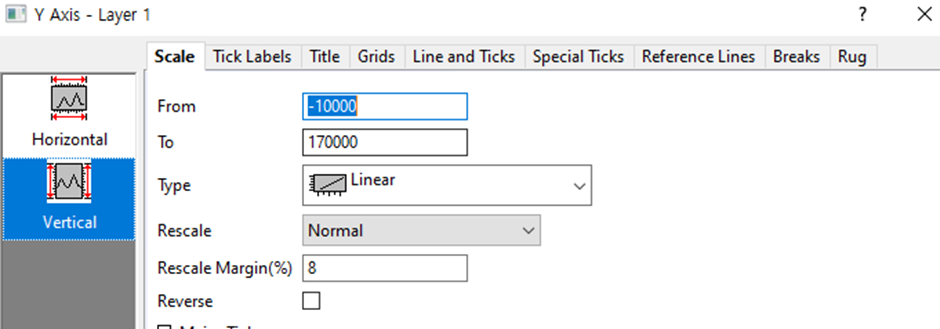

그래프 축을 더블클릭 후 Scale란에서 범위를 17000으로 바꿔줬습니다.

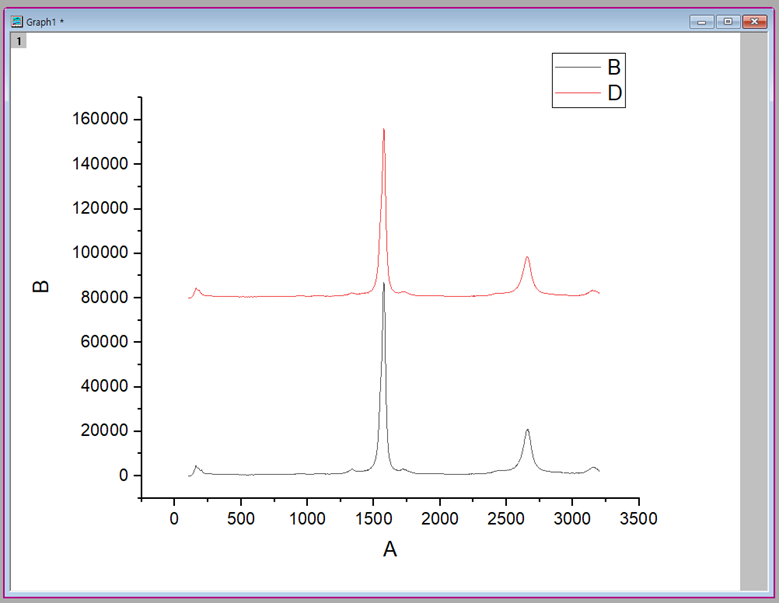

그럼 다음과 같이 D(Y2)값이 +방향으로 잘 이동한 것을 확인할 수 있습니다. 이제 보기 좋게 여러 설정을 바꿔보겠습니다.

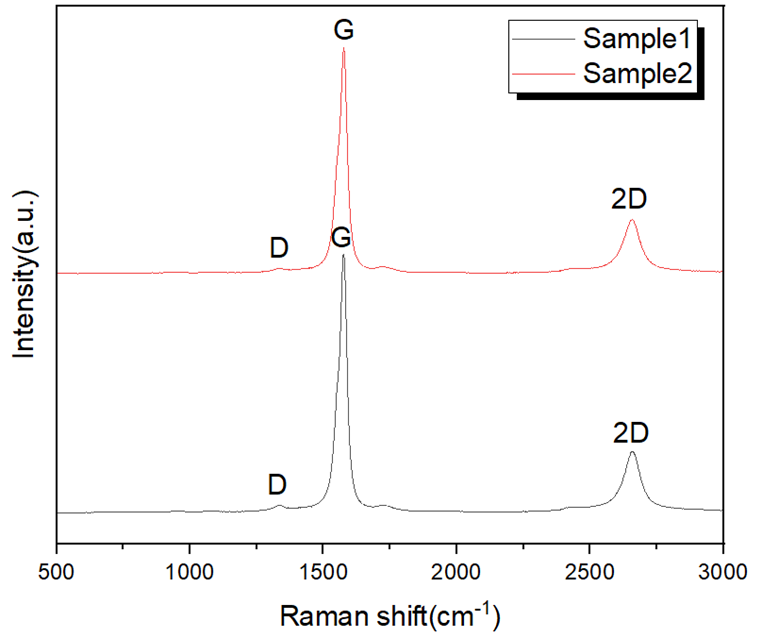

다음과 같이 그래프를 보기 좋게 바꿔줬습니다. 이렇게 한 그래프에 두 개의 Data를 넣으니 비교하는데 더 수월하지 않나요? 이를 잘 활용하면 같은 조건의 다른 Sample을 비교 및 설명하는데 큰 도움이 될 수 있습니다.
오늘 포스팅은 여기서 마치겠습니다. Origin의 기능은 정말 많습니다. 다른 기능을 공부하여 다음에 또 찾아오겠습니다. 감사합니다.
