제 2강. Origin(오리진)의 기초 - 한 그래프에 두개의 data 입력하기

안녕하세요. 저번 포스팅에서는 기본적인 그래프를 그리는 방법을 알려드렸습니다.

(https://jungwonlab.tistory.com/entry/제-1강-Origin오리진의-기초-선형-그래프-그리기-Line-graph)



논문에 사용할 data를 그리다 보면 그래프를 두개 넣는 것 보다, 한 그래프에 2개의 data를 넣으면서 각각의 data를 비교하며 보여주는 것이 더 가시성이 높을 때가 있습니다.

실제로 저희가 논문을 읽다 보면 두개의 data를 비교한다던가 하는 그래프들이 많습니다.



본 포스팅에서는 Origin을 통하여 두개의 data를 넣어보는 것을 알려드리겠습니다.

---

먼저 origin 프로그램을 실행합니다.

Origin 시작 화면

먼저 팝업이 뜨는 창들을 닫아줍니다.

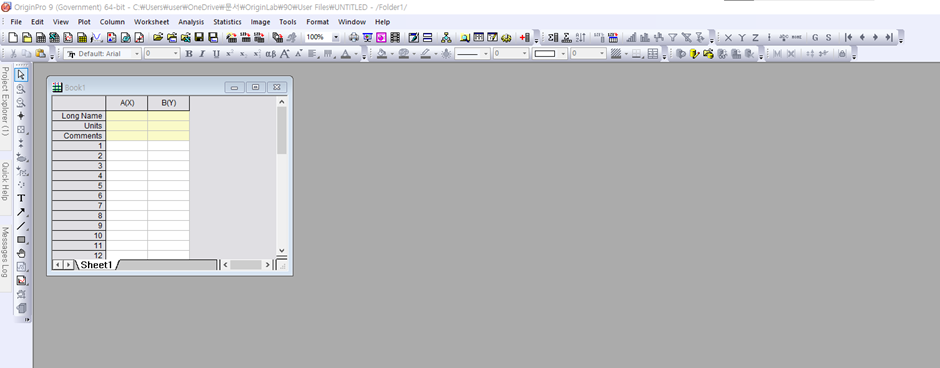

Origin 기본 화면

위의 그림이 제일 기본이 되는 창입니다.

현재는 Y축이 한 개밖에 존재하지 않습니다.

먼저 Y축 블록을 잡아줍니다.

Origin data 입력 창

그 다음 맨 위에 있는 column tab을 클릭합니다.

Column 추가

Add New Columns를 클릭해줍니다.

Column 추가 화면

Column을 몇 개 더 만들지 물어보는 창입니다.

저는 1개를 더 추가해볼게요.

Column이 추가된 data 입력 창

Y축 column이 두개 더 추가되어 Y축이 총 2개가 되었습니다.

대충 data를 넣어볼게요.

data를 임의로 입력한 모습

저번 포스팅에 알려드렸던 그래프 그리는 방법 중에 Line+Symbol로 그래프를 그려볼게요.

(Line+symbol graph 그리는 방법은 전 포스팅을 참고해주세요)

data 입력 후 graph 생성

그래프가 나왔네요.

제가 임의로 X,Y,Z로 설정하였지만 각각의 이름도 설정할 수 있습니다.



자, 예로들어 각 sample에 따라 전기전도도가 다르다고 가정해보고 graph를 정리해볼게요.



다시 Book 화면, 그러니까 data를 집어넣는 창을 띄워 주세요.

Long Name에는 X,Y의 이름을 정하는 곳이에요.

즉, 저희 위의 내용으로 정리를 해보면 X축에는 sample, Y축에는 electrical conductivity가 들어가게 되겠죠?

unit에는 X와 Y축을 보조해주는 역할을 해요.

X,Y축 옆에 괄호로 표시가 되요! 아래 사진을 보시면 이해가 잘 되실거에요.

unit의 위치

Unit은 저 부분에 표시가 된답니다!

Unit은 사용하는 곳이 거의 없으니 빈칸으로 남겨두고 지나갈게요.

Comment는 각각의 Y축의 data가 어떤 것을 나타내는지를 알려줍니다.

아래의 사진의 오른쪽 위를 참고해주세요.

comment의 위치

Comment 부분에 2022.05와 2022.06을 넣어볼게요! (x축 comment는 빈칸으로 남겨놓으셔도 무방합니다.)

자 이제 원하는 data를 채웠으니 그래프로 완성시켜볼까요?

X,Y,Z 모두 블록을 잡고 plot에서 그래프를 선택해주세요.

저는 line+symbol로 해볼게요.

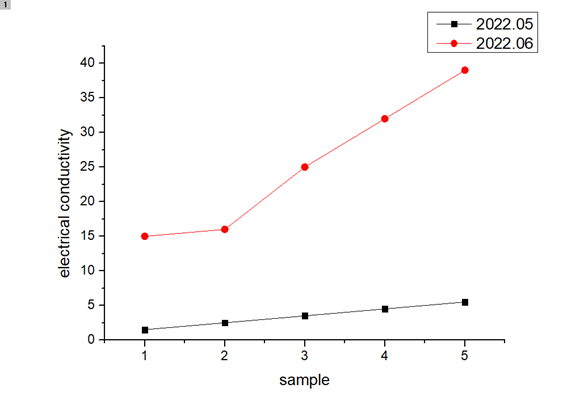

완성된 graph의 모습

자 이렇게 그래프가 완성되었습니다.



다들 따라하시면서 원하는 그래프를 얻으셨나요?



이렇게 하면 한 그래프에 data를 2개뿐만 아니라 3,4개도 넣는 것이 가능해지면서 가독성을 높이고 논문을 이해하고 설명하는데 큰 도움이 될 수 있어요.



혹시 궁금한 내용 있으시면 댓글로 문의 남겨주세요!



다음편에는 같은 data가 아니라 서로 다른 data도 한 그래프에 넣을 수 있는 것을 포스팅 하겠습니다.



오늘도 행복한 하루 되세요.😊



---
